产品介绍

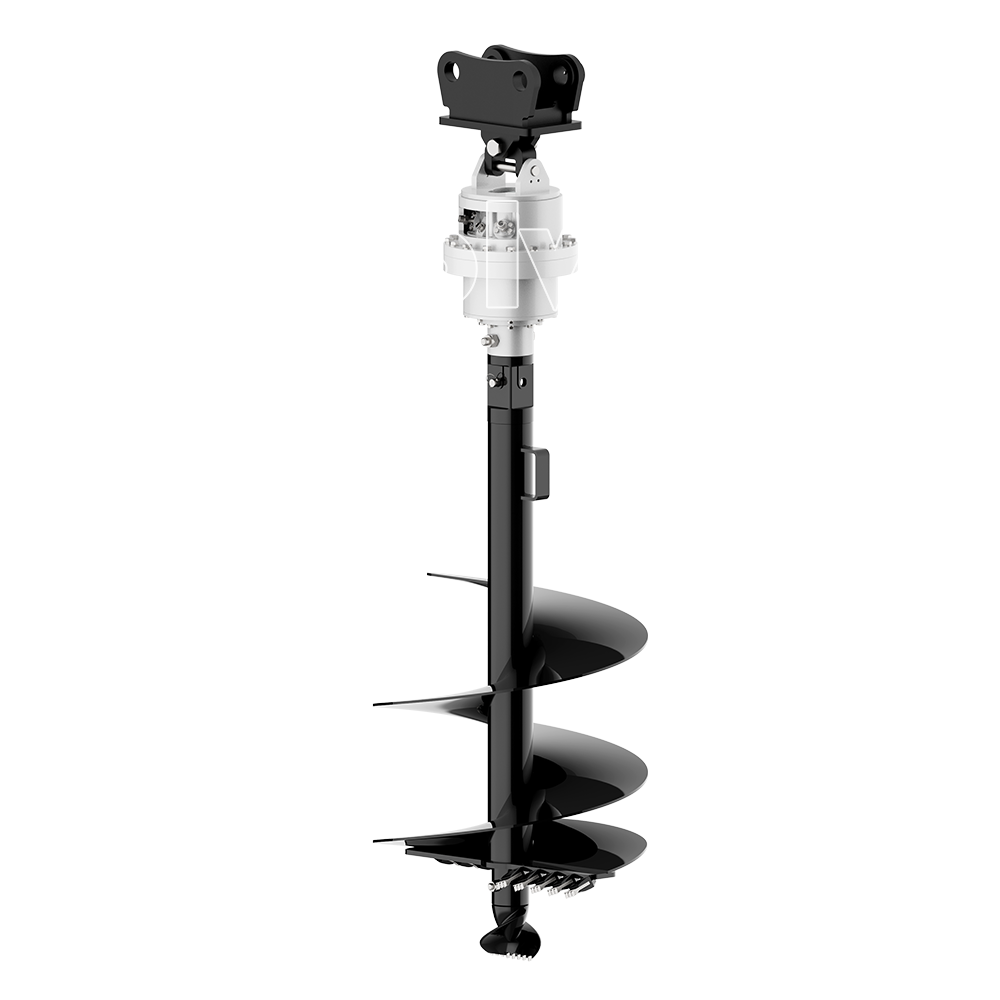

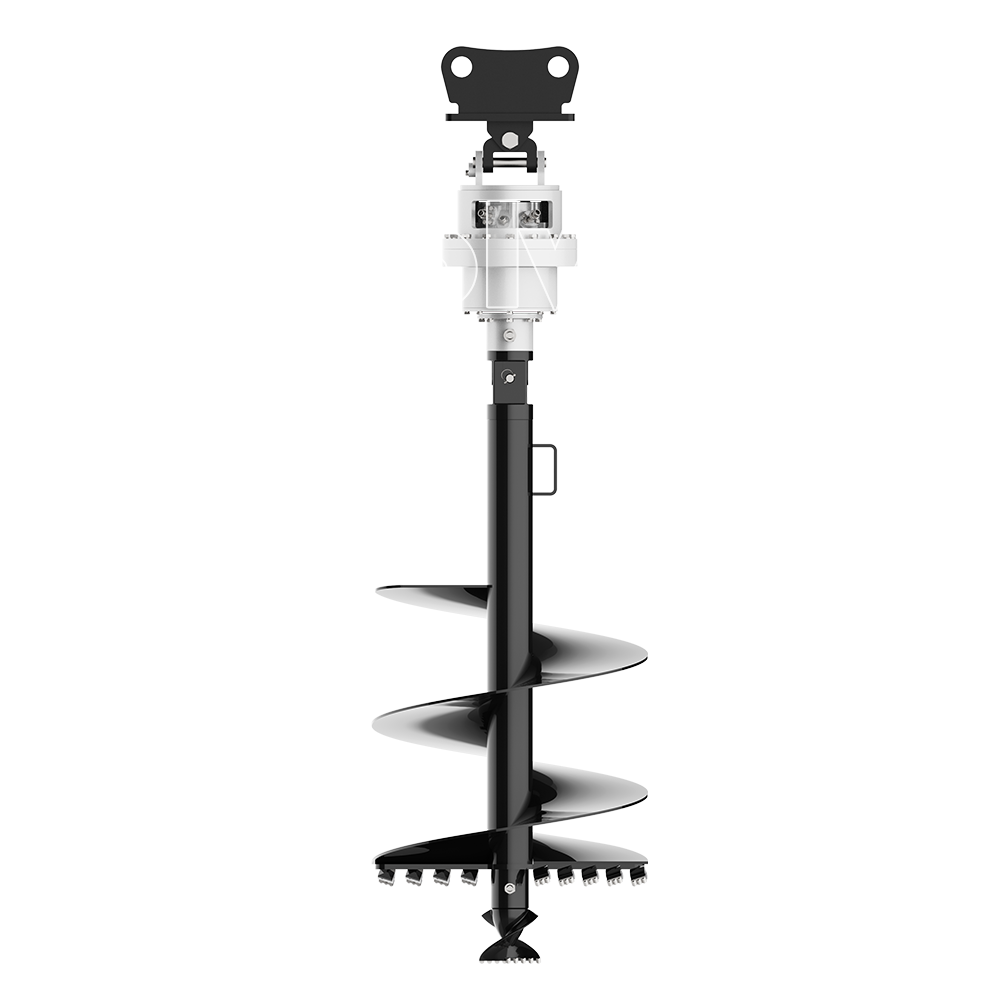

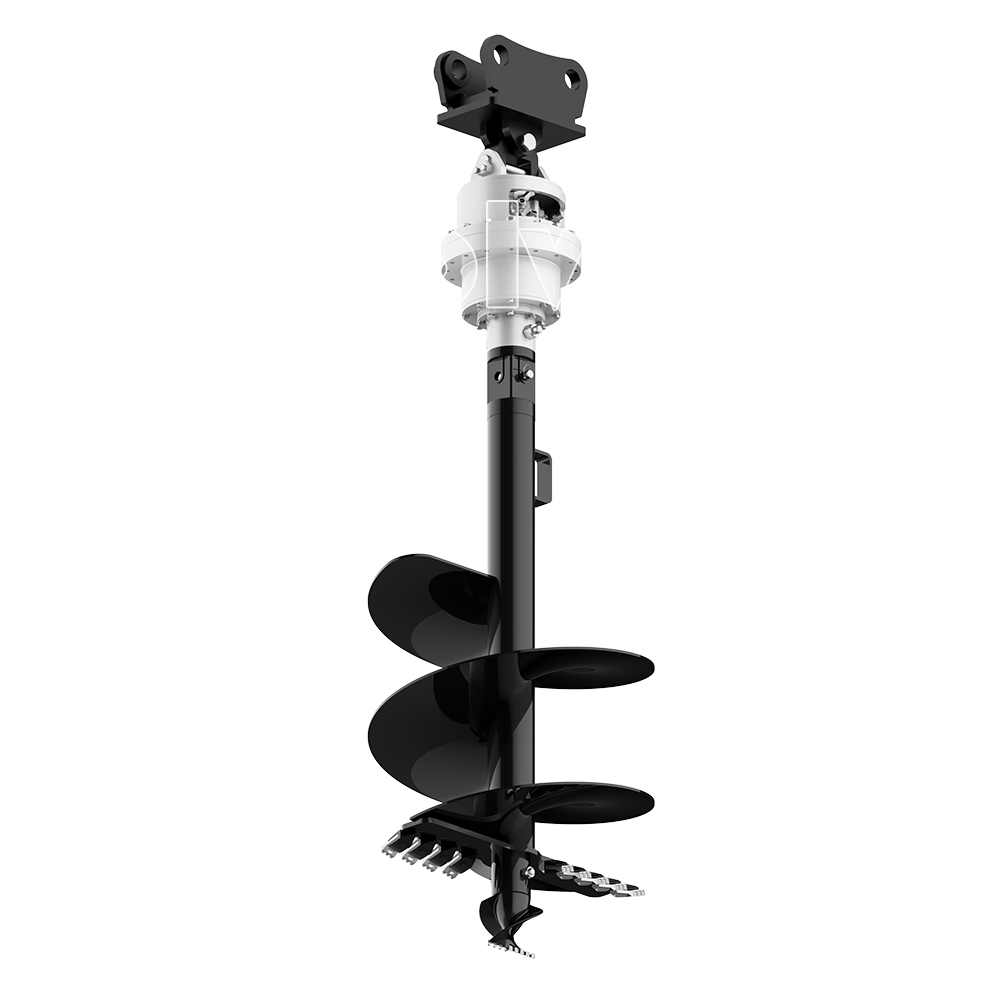

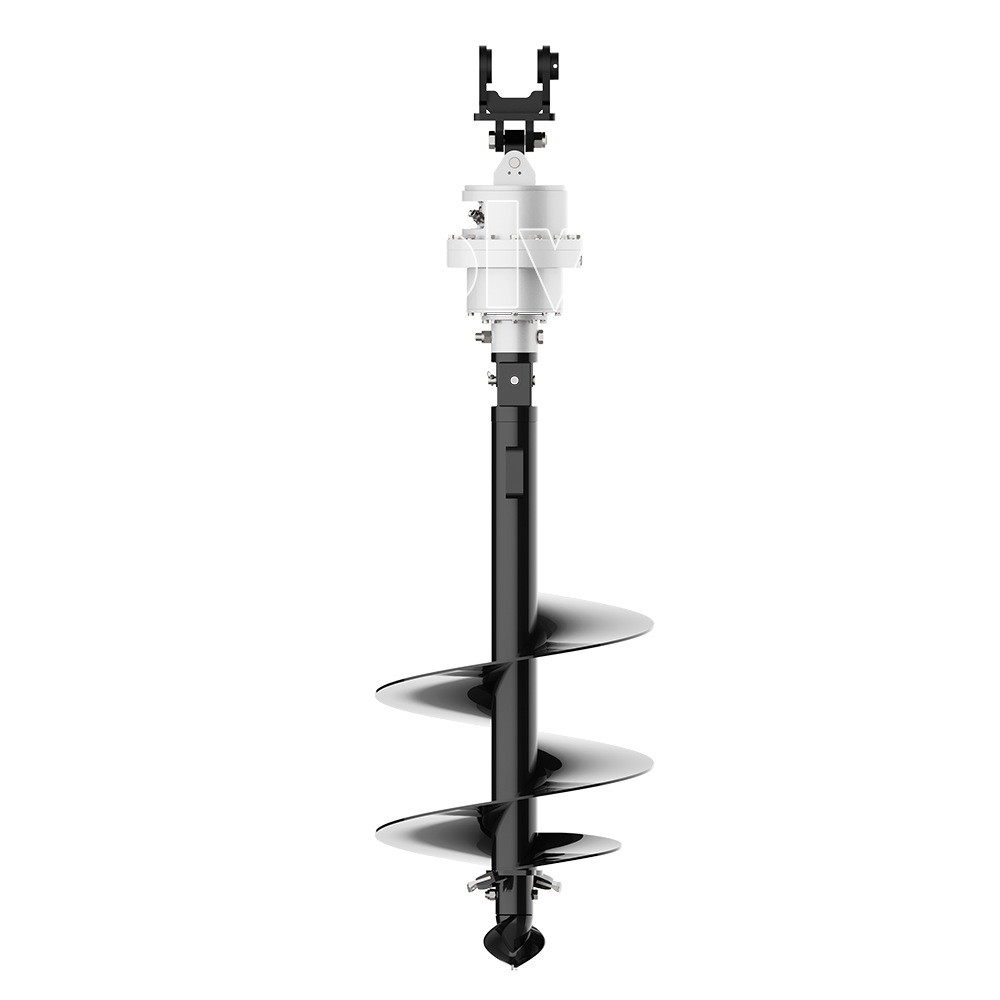

螺旋钻主要由连接架、动力头、钻杆组成。由挖掘机液压系统控制，经低速大扭矩液压马达直接驱动钻杆进行钻进，通过钻杆上的螺旋叶片带出钻削物质。
螺旋钻通过更换钻杆来实现不同土壤下的钻孔，适合在抗压强度≤50MPa的松软土壤至紧实土壤、鹅卵石和软岩中钻孔作业。
功能特点
1. 安装方便、操作简单
产品自带连接架，只需与挖机相连接即可，通过挖机进行螺旋钻操作
2. 短而坚固、效率高
由低速大扭矩液压马达驱动，无行星减速机构，整体结构相比带行星轮的结构外圆偏大、长度减短，能量损耗小
3. 垂直把控
有倾斜度监测装置，并将显示屏安装于挖机驾驶室，使驾驶员能实时监测并修正钻进的垂直度
4. 定制服务
能按照顾客的需求进行量身定制
技术参数
型号 Model | EA500 | EA750 | EA1000 | EA1500 | EA2300 | EA2800 | EA3300 | |
适配挖机吨位 t Compatible Excavator Tonnage (t) | 7-13 | 7-15 | 14-17 | 16-20 | 18-35 | 25-40 | 25-40 | |
最大钻孔直径 mm Max. Drilling Diameter (mm) | 800 | 800 | 1000 | 1000 | 1200 | 1500 | 1500 | |
最小钻孔直径 mm Min. Drilling Diameter (mm) | 200 | 200 | 200 | 200 | 300 | 300 | 300 | |
最大钻孔深度 mm Max. Drilling Depth (mm) | 最大钻孔直径下 At Max. Diameter | 2000 | 2000 | 3000 | 3000 | 4000 | 4000 | 4000 |
最小钻孔直径下 At Min. Diameter | 5000 | 5000 | 5000 | 5000 | 8000 | 8000 | 8000 | |
驱动装置直径 mm Drive Unit Diameter (mm) | 390 | 500 | ||||||
驱动装置长度 mm Drive Unit Length (mm) | 675 | 818 | ||||||
最大扭矩 Nm |Max. Torque (Nm) | 5200 | 7500 | 10400 | 15000 | 23400 | 28000 | 33000 | |
推荐流量 l/min Recommended Flow (L/min) | 50-70 | 60-80 | 80-150 | 100-150 | 150-250 | 180-280 | 180-280 | |
最大流量 l/min Max. Flow (L/min) | 85 | 85 | 150 | 150 | 300 | 300 | 300 | |
最大工作压力 bar Max. Working Pressure (bar) | 380 | 380 | 380 | 380 | 380 | 380 | 380 | |
最高转速 rpm Max. Speed (rpm) | 90 | 90 | 80 | 80 | 75 | 75 | 75 | |
输出轴尺寸 mm Output Shaft Size (mm) | 75方 | 75方 | ||||||
